Angus Fire
Lanzador de Espuma HI-COMBAT LEX
Serie Angus HI-COMBAT
Cohesión, alcance y espuma de alta calidad (relación 10:1)
Elección de caudales
Las tuberías distribuidoras de espuma de baja expansión Angus HI-COMBAT han sido diseñadas pensando en un excelente rendimiento de alcance.
Tres modelos ofrecen caudales nominales de solución espumante de:
- 225, 450 y 900 litros/minuto a 7 bar
(es decir, modelos F225/HU, F450/HU y F900/H).
Modelos autoinductores con tubo de aspiración desmontable (incluido) disponibles en versiones de 225 y 450 litros/minuto
(es decir, F225/SI, F450/SI).
(es decir, F225/SI, F450/SI).
Todos los modelos generan espuma de alta calidad con una relación de expansión nominal de 10:1, con chorros cohesivos y un alcance excepcional.
Para obtener los mejores resultados, recomendamos el uso de un concentrado de espuma fluorado o libre de flúor de Angus, adecuado para el riesgo específico.
Dos modelos autoinductores (SI) incluyen una conexión de entrada de espuma con acople rápido desmontable, además del tubo de aspiración de concentrado y el punzón (piercer).
Uso con un inductor
Estas tuberías distribuidoras de espuma HI-COMBAT están específicamente diseñadas para funcionar con las Unidades de Inducción Portátiles Angus HI-COMBAT (Uniductores).
Los Uniductores tienen ajustes de concentración fácilmente regulables para cubrir el rango de concentrados de espuma Angus (1%, 3%, 6%, 3%AR, 6%AR).
Por lo tanto, es esencial una correcta combinación para lograr un rendimiento óptimo de la tubería distribuidora.
Por lo tanto, es esencial una correcta combinación para lograr un rendimiento óptimo de la tubería distribuidora.
Solución de problemas
- Si el caudal nominal de la tubería distribuidora es mayor que el del inductor, el alcance se reducirá, ya que el inductor controla el flujo aguas abajo.
- Si el caudal nominal de la tubería distribuidora es menor que el del inductor, la inducción puede detenerse, ya que el inductor entrega más flujo del que la tubería puede manejar, interrumpiendo así la mezcla de aire.
Para simplificar el emparejamiento y evitar confusiones, las tuberías distribuidoras Angus y los Uniductores tienen un código de colores fácil de identificar:
- Sin banda de color: F225/HU / UNI 225 (amarillo liso)
- Banda roja: F450/HU / UNI 450
- Banda azul: F900/H / IND 900
Accesorios
Las tuberías distribuidoras de espuma Angus HI-COMBAT se suministran normalmente con:
- Un acople instantáneo 2½" British (BS336) en aleación ligera, o
- Una conexión roscada 2" BSP (macho).
Otros adaptadores pueden seleccionarse de la gama "Armourite" (por ejemplo: Storz, NH, etc.).
Una válvula de bola de encendido/apagado puede especificarse como accesorio opcional en los modelos /HU.
El peso ligero está garantizado gracias a una construcción robusta en aleación ligera, con un acabado duradero en pintura termoplástica amarilla. Se incluyen anillos protectores de caucho sintético resistente al aceite para minimizar daños durante el uso habitual.
Certificaciones
Listado por Underwriters Laboratories Inc. (UL) UL 162:
- F225/HU
- F450/HU
- F900/H

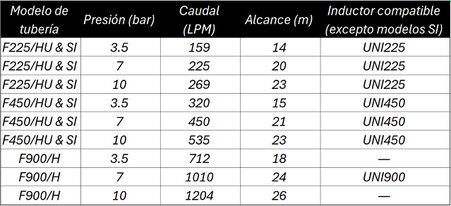

Datos de rendimiento

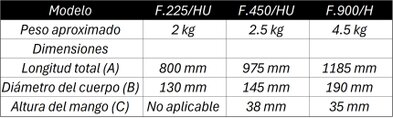

Especificaciones
Modelos autoinductores:
- Longitud del tubo de aspiración: 1 m
- Longitud del punzón: 440 mm
Código de colores
Para evitar confusiones, las tuberías distribuidoras de espuma HI-COMBAT Angus y los inductores variables de espuma tienen un código de colores:
- UNI 225, F225/HU, MEX 225U y Angus Mini-Turbex → Sin banda de color
- UNI 450, F450/HU y MEX 450U → Banda roja
- IND 900 y F900/H → Banda azul
🔎 Para más información sobre la gama de Inductores Variables de Espuma Angus HI-COMBAT (Uniductores), consulte la hoja técnica 3171.
Nota: Angus Fire tiene un programa continuo de desarrollo de productos. Por lo tanto, se reserva el derecho de modificar cualquier especificación sin previo aviso. Se recomienda contactar a Angus Fire para asegurarse de que se utilizan las versiones más recientes de todas las hojas técnicas.
Eductores Portátiles HI-COMBAT Angus
Serie Angus HI-COMBAT
Descripción general
El Uniductor Portátil HI-COMBAT de Angus, cuando se combina con las tuberías distribuidoras o boquillas HI-COMBAT de espuma, ofrece la forma más sencilla de llevar espuma directamente al fuego donde se necesita.
Puede colocarse cerca de una bomba portátil o salida de hidrante, minimizando la necesidad de personal y permitiendo que el bombero se concentre en aplicar eficazmente la espuma para controlar la situación del incendio.
Los Uniductores Portátiles HI-COMBAT de Angus son dispositivos inductores tipo Venturi, diseñados para usarse con toda la gama de tuberías distribuidoras y boquillas HI-COMBAT de Angus, para una respuesta rápida y confiable en operaciones de extinción inicial.
Modelos disponibles
Existen dos modelos:
- UNI-225
- UNI-450
Cada uno está disponible con dos configuraciones de inducción:
- (1x3): para concentrados de espuma 1% y 3%
- (3x6): para concentrados de espuma 3% y 6%
Estos modelos están diseñados para usarse con tuberías aspirantes que funcionen a 225 y 450 litros/minuto a 7 bar (100 psi).
Rendimiento y presión
- Los Uniductores experimentan una caída de presión típica del 35–40%.
- Funcionan dentro de un rango de presión recomendado de 5 a 10 bar.
Control de concentración
- Un simple pero seguro sistema de "girar y encajar" permite seleccionar fácilmente la configuración de inducción según el concentrado de espuma en uso.
- Una vez ajustado, es rápido cambiarlo, pero no puede moverse accidentalmente fuera de posición.
- Este diseño de ingeniería precisa garantiza altos niveles de precisión en la mezcla.
Compatibilidad con concentrados de espuma
Diseñados para trabajar con una amplia gama de concentrados de espuma:
- Modelos (1x3): para concentrados de 1% y 3%
- Modelos (3x6): para concentrados de 3% y 6%
Además, incluyen configuraciones específicas para espumas resistente a alcoholes (AR):
- 1%AR, 3%AR, 6%AR: ideales para espumas multpropósito como Alcoseal, Tridol Ultra y Niagara, que son más espesas y tixotrópicas.
✅ Esta precisión excepcional al usar estas espumas de alto rendimiento ayuda a controlar más rápido el incidente, asegurando una inducción exacta y evitando el desperdicio valioso de espuma.
Importancia del emparejamiento correcto
Los Uniductores HI-COMBAT han sido diseñados para coincidir con las características de las tuberías distribuidoras HI-COMBAT. Es esencial emparejarlos correctamente para obtener el mejor rendimiento.
- Si el caudal nominal de la tubería distribuidora es mayor que el del Uniductor, el alcance disminuirá porque el Uniductor controla el flujo aguas abajo.
- Si el caudal nominal de la tubería distribuidora es menor que el del Uniductor, la inducción puede detenerse porque el Uniductor entrega más flujo del que la tubería puede manejar, interrumpiendo así la mezcla de aire.
Construcción y materiales
- Fabricados en aleación ligera resistente a la corrosión (estándar).
- También disponibles en versión de fundición de bronce (gunmetal) para aplicaciones con agua salada.
- Acabado estándar: pintura termoplástica amarilla resistente a golpes y arañazos.
Conexiones y mangueras
- Normalmente suministrados con acoples instantáneos 2½" BS.336 o conexiones roscadas BSP macho.
- Disponibles otras conexiones desde la gama "Armourite" (por ejemplo: Storz, NH, etc.).
Recomendaciones de instalación
- Se recomienda usar una o dos longitudes de manguera Duraline de 45 mm (1¾") entre el Uniductor y la tubería distribuidora.
- Para el UNI-450, se recomienda usar una manguera de 64 mm (2½") para minimizar pérdidas de presión.
- Se pueden usar longitudes más largas siempre que la manguera se mantenga lo más recta y nivelada posible entre el inductor y la tubería.
- Se recomienda no operar las tuberías distribuidoras ni boquillas más de 6 metros por encima del Uniductor para evitar problemas de presión inversa y obtener el máximo rendimiento en la boquilla.
Sistema de succión y protección
- Cada Uniductor portátil incluye una válvula antirretorno y un tubo de succión de 1 metro, para poder usarse con tambores de espuma de 25 litros o depósitos temporales.
- Esto evita el riesgo de dilución del concentrado por agua, que puede ocurrir debido a altas presiones inversas causadas por malas configuraciones de mangueras, operación en pendientes pronunciadas o emparejamiento incorrecto de equipos.
Color coding (código de colores)
Para evitar confusiones, los Uniductores HI-COMBAT y las tuberías distribuidoras están codificados por color:

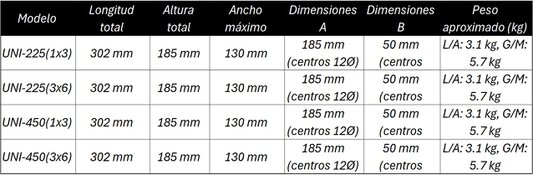

Dimensiones (en mm, nominales)
🔹 Nota: Según el PDF original, todos los modelos (1x3 y 3x6) tienen las mismas dimensiones físicas, ya que solo varía la configuración interna del controlador de concentración.
Notas finales
🔹 Angus Fire tiene un programa continuo de desarrollo de productos. Por lo tanto, se reserva el derecho de modificar cualquier especificación sin previo aviso. 🔹 Se recomienda contactar a Angus Fire para asegurarse de que se utilizan las versiones más recientes de todas las hojas técnicas.
Elkhart Brass
Tubos de Espuma (Foam Tubes) y Eductores de Espuma XD™
Edición 2025 – Equipos para Aplicación de Espuma
Cuando se necesitan mayores tasas de expansión de espuma
Nuestra línea de Tubos de Espuma XD™ entra en acción cuando se requiere una mayor expansión de espuma. Son ligeros, fáciles de conectar y desconectar rápidamente.
Tubo de Espuma XD de Rango Medio
- Aplicación: Boquillas de niebla XD de rango medio y bajo (Mid/Low y Mid Range)
Tubo de Espuma XD de Alto Rango
- Aplicación: Boquillas de niebla XD de alto rango (High Range)
Características principales
- Construcción en compuesto y aluminio, logrando un equilibrio perfecto entre ligereza y durabilidad.
- Grandes entradas de aire y pantalla hidrovertidora (hydro-verter screen) integradas para obtener una espuma de alta calidad y acabado óptimo.
Eductores de espuma (Foam Eductors)
Estilo By-Pass (Derivación)
Características
- Diseño de Venturi simple y eficiente.
- El sistema de by-pass (derivación) permite el paso de agua pura a bajas presiones de entrada.
- Válvula dosificadora de ajuste fijo con proporciones de: ½%, 1%, 3% y 6%
- Conexiones: Entrada: 2.5" o 1.5" NH hembra giratoria; salida: 1.5" NH macho
- Construcción robusta y resistente a la corrosión en latón
- Acabado: Esmalte rojo de uretano y detalles cromados
Modelos de Eductores de Espuma – Estilo By-Pass
- 240-60
Caudal nominal: 60 gpm (230 LPM), presión de entrada: 200 psi (14 bar)
- 240-95
Caudal nominal: 95 gpm (360 LPM), presión de entrada: 200 psi (14 bar)
- 240-125
Caudal nominal: 125 gpm (475 LPM), presión de entrada: 200 psi (14 bar)
Estilo Línea Recta (Inline Style)
Características
- Diseño de Venturi simple y eficiente.
- Válvula dosificadora de ajuste fijo con proporciones de: ½%, 1%, 3% y 6%
- Conexiones: Entrada: 2.5" o 1.5" NH hembra giratoria; salida: 1.5" NH macho
- Construcción robusta y resistente a la corrosión en latón
- Acabado: Esmalte rojo de uretano con detalles en latón satinado (acabado cromado opciona)
Modelos de Eductores de Espuma – Estilo Línia Recta
241-60:
- Diseñado para un caudal de 60 gpm a 200 psi
(230 LPM @ 14 BAR) de presión de entrada
241-95:
- Diseñado para un caudal de 95 gpm a 200 psi
(360 LPM @ 14 BAR) de presión de entrada
241-125:
- Diseñado para un caudal de 125 gpm a 200 psi
(475 LPM @ 14 BAR) de presión de entrada
241-150:
- Diseñado para un caudal de 150 gpm a 200 psi
(570 LPM @ 14 BAR) de presión de entrada
241-250:
- Diseñado para un caudal de 250 gpm a 200 psi
(750 LPM @ 14 BAR) de presión de entrada
- Disponible únicamente con entrada de 2.5"
241-30:
- Diseñado para un caudal de 30 gpm a 200 psi
(115 LPM @ 14 BAR) de presión de entrada
- Válvula dosificadora de ajuste continuo desde 0% hasta 6%
- Entrada: 1.0" o 1.5" NH hembra giratoria × salida: 1.0" NH macho
- Acabado: esmalte rojo de uretano y detalles cromados
HD Fire
Lanzador de espuma (Branchpipe)
Modelo: BP225, BP450
Modelo: BP225, BP450

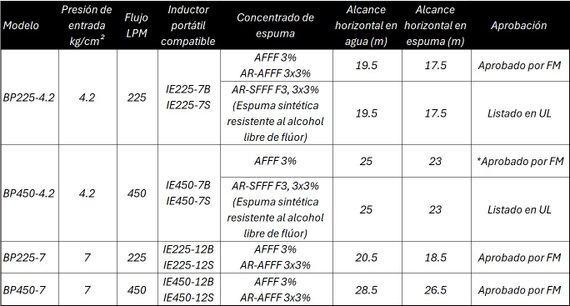

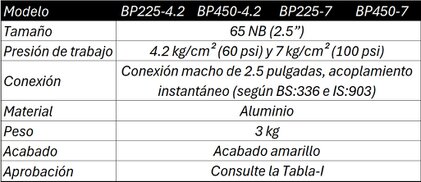

Datos Técnicos
DESCRIPCIÓN
Las series BP225 y BP450 de boquillas para espuma de baja expansión han sido diseñadas pensando en un rendimiento de largo alcance. Estas boquillas están hechas de una aleación de aluminio ligera y de alta resistencia. Hay seis modelos con flujos de 225 lpm a 4.2 y 7 kg/cm² y 450 lpm a 4.2 y 7 kg/cm².
Se recomienda usar el inductor "HD" compatible de las series IE225 y IE450. La selección inadecuada de un inductor en línea no dará el rendimiento deseado. La incompatibilidad entre el inductor y la boquilla también puede provocar un alcance reducido o ninguna inducción. Consulte la Tabla-I para la combinación adecuada de inductor y boquilla.
*El modelo BP450-4.2 está aprobado por FM solo con AFFF al 3%.
Inductor en línia portátil
Modelo: IE225 Y IE450
Modelo: IE225 Y IE450

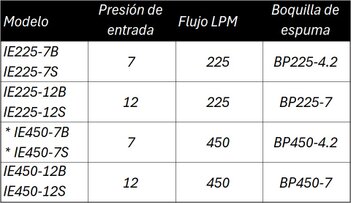

Datos Técnicos:
DESCRIPCIÓN
Los inductores portátiles de mano de fabricación HD, serie IE225 e IE450, están diseñados principalmente para su uso en operaciones de extinción de incendios manuales, para proporcionar un método simple y confiable de dosificación en aplicaciones de flujo constante.
Cada inductor está diseñado para una presión de agua preestablecida, a fin de proporcionar la proporción correcta a esa presión y caudal. Los inductores se ajustan previamente en caudal y presión según se especifica en la Tabla-I.
Un aumento o disminución de la presión de entrada provocará un aumento o disminución del caudal, lo que a su vez modificará la proporción de espuma.
* IE450-7B/7S está aprobado por FM solo con AFFF

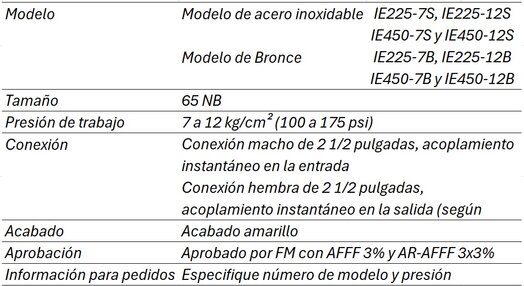

ESPECIFICACIONES
El material de construcción del inductor es acero inoxidable resistente a la corrosión o bronce. Los inductores cuentan con acoplamientos instantáneos en la entrada y salida para una rápida y fácil implementación en campo. Se proporciona una manija robusta para facilitar el traslado del inductor durante la operación. Incluye un tubo de succión transparente, de alambre helicoidal y trenzado, de 1.5 metros de longitud, con tubo de succión de acero inoxidable.
Los inductores IE225 e IE450 deben usarse con las boquillas de espuma compatibles BP225 y BP450.
La selección incorrecta de la boquilla de espuma no dará el rendimiento deseado. La incompatibilidad entre el inductor y la boquilla provocará un alcance reducido o ninguna inducción. Consulte la tabla para la combinación correcta entre inductor y boquilla. Se puede usar una longitud mayor si se tiene cuidado de mantener la manguera recta y nivelada entre el inductor y la boquilla.
Se recomienda usar un tramo de 15 metros o dos tramos de 15 metros de manguera de 2 1/2 pulgadas para conectar el inductor con la boquilla.
