Kit de Prueba de Flujo de 2 1/2" (65 mm) con Estuche (Kit de flujos altos)
Código de producto: AFTK-LK-KIT
Marca: Akron Brass
Modelo anterior: FK-25
Tipo de producto: Kit de Prueba para Equipos
Estado: Producto terminado
Potencia del motor: 0.00 HP
Marca: Akron Brass
Modelo anterior: FK-25
Tipo de producto: Kit de Prueba para Equipos
Estado: Producto terminado
Potencia del motor: 0.00 HP
Descripción general
El AFTK-LK-KIT es un kit de prueba de flujo de alto rendimiento, diseñado para realizar mediciones precisas de caudal en sistemas de protección contra incendios, como bombas, hidrantes y redes de rociadores. Incluye múltiples boquillas, un manómetro de alta calidad con relleno líquido y un estuche resistente para transporte y almacenamiento seguro.
Rango de flujo: 25–1900 gpm (95–7200 lpm)
Calibración: Manómetros certificados y calibrados para garantizar precisión y cumplimiento con normas técnicas.
Calibración: Manómetros certificados y calibrados para garantizar precisión y cumplimiento con normas técnicas.

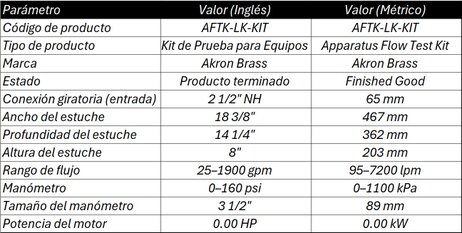

Características principales
- Boquillas incluidas (estándar):
- 1 1/2", 1 3/4", 2", 2 1/4" y 2 1/2" (38, 44, 50, 57 y 65 mm)
- Manómetro:
- Tamaño: 3 1/2" (89 mm)
- Tipo: Relleno líquido (protección contra vibraciones y golpes)
- Rango: 0–160 psi (0–1100 kPa)
- Calibrado y certificado
- Conexión de entrada:
- Tipo: Acoplamiento giratorio (swivel) hembra
- Tamaño: 2 1/2" NH (65 mm) – estándar
- Estuche de transporte:
- Modelo: FK-230
- Tipo: Grande y de alta resistencia
- Dimensiones: 18 3/8" (ancho) × 14 1/4" (profundidad) × 8" (alto)
(467 × 362 × 203 mm)
Aplicaciones
Ideal para pruebas de rendimiento en:
- Bombas de incendio
- Hidrantes y redes de distribución
- Sistemas de rociadores automáticos
- Inspecciones y mantenimiento preventivo conforme a normas NFPA y otras especificaciones técnicas.
Notas adicionales
- Reemplazo directo del modelo anterior: FK-25
- Diseñado para uso profesional en campo
- El relleno líquido del manómetro mejora la estabilidad y prolonga la vida útil del instrumento
- El estuche FK-230 permite un almacenamiento organizado y protegido de todas las piezas del kit
EB-500-XD – Medidor de Flujo Portátil
Descripción general
El medidor de flujo portátil EB-500-XD revoluciona las pruebas de flujo con precisión y eficacia. Todos sus componentes —tubo de flujo, rueda de paletas, pantalla digital y batería— están integrados en una unidad compacta y autónoma.
Gracias a su diseño interno único del conducto de agua, se asegura un flujo laminar que garantiza lecturas precisas hasta 500 gpm (1900 LPM). La rueda de paletas está ubicada más hacia el centro del conducto, lo que mejora la fiabilidad de las mediciones.
Equipado con una batería recargable interna y luces indicadoras de estado, el usuario puede saber en todo momento si la batería está baja o completamente cargada. Además, cuenta con una función de totalizador que muestra el volumen total de agua que ha pasado por el sistema.
Con asa integrada y un peso de solo 8.4 lbs (3.8 kg), el EB-500-XD maximiza la portabilidad sin sacrificar rendimiento.
Características principales
- Unidad autocontenida (no requiere múltiples componentes)
- Pantalla digital con números grandes y retroiluminación
- Conducto interno de forma única para flujo laminar
- Rango de medición: hasta 500 gpm (1900 LPM)
- Sensor de flujo tipo rueda de paletas, posicionado en el centro del conducto
- Batería recargable interna con indicadores de carga (luz roja/verde)
- Duración de hasta 8 horas
- Función de totalizador (acumulador de volumen)
- Calibración sencilla en campo
- Clasificación NEMA 4 (resistente al agua)
- Incluye estuche rígido para almacenamiento y transporte
Puertos y conexiones
- Entrada: 2.5" NH hembra giratoria (swivel)
- Salida: 2.5" NH macho
- Puerto para manómetro: 1/4" NPT hembra
- Manómetro en línea en la boquilla para determinar la presión base en boquillas tipo fog
- Manómetro tipo pitot para medir presión en boquillas de chorro liso (smooth bore)
- Manómetro en línea en descarga de bomba para calcular pérdidas por fricción
- Manómetro en línea a 100 pies para determinar pérdidas por fricción en manguera
Nota: El EB-500-XD cumple con los requisitos para pruebas de flujo según NFPA 1962.
Kit de Prueba de Flujo – NFPA 1962
Este kit completo de Elkhart Brass incluye todos los componentes esenciales para realizar pruebas precisas de flujo, pérdidas por fricción y presiones de descarga de bombas. Es un equipo indispensable para:
- Pruebas de flujo según NFPA 1962
- Evaluación de mangueras, boquillas y accesorios
- Capacitación integral en el uso de mangueras y boquillas
Contenido del kit
- 1 unidad EB-500-XD – Medidor de flujo portátil
- 1 Manómetro digital portátil tipo pitot
- 3 unidades Modelo 228A – Manómetro en línea de 1.5"
- 3 unidades Modelo 228A – Manómetro en línea de 2.5"
- 1 Estuche de transporte
Manómetro Digital Portátil Tipo Pitot
Ideal para medir la presión en boquillas de chorro liso.
- Rango: 0–300 psi (0–20 bar)
- Precisión: lectura exacta hasta la décima de psi
- Pantalla con retroiluminación
- Cuerpo con funda protectora de caucho resistente a impactos
- Incluye estuche de transporte
- Paleta pitot duradera
Manómetro en Línea 228A – 1.5"
- Rango: 0–200 psi (0–14 bar)
- Tipo: lleno de aire, resistente a impactos y completamente protegido
- Carátula fosforescente para lectura en condiciones de poca luz
- Cubierta protectora incluida
- Cuerpo de aluminio fundido, ligero
- Conexión giratoria (swivel) para mayor flexibilidad
- Conexión: 1.5" NH hembra giratoria × 1.5" NH macho
Manómetro en Línea 228A – 2.5"
- Rango: 0–200 psi (0–14 bar)
- Tipo: lleno de aire, resistente a impactos y completamente protegido
- Carátula fosforescente para visibilidad en baja luz
- Cubierta protectora incluida
- Cuerpo de aluminio fundido, ligero
- Conexión giratoria (swivel)
- Conexión: 2.5" NH hembra giratoria × 2.5" NH macho
Cómo Medir la Presión de Boquilla
Diferencia entre manómetro en línea y piezométrico
- El manómetro en línea mide la presión estática en el conducto.
- El manómetro piezométrico (227A) utiliza múltiples puertos internos para promediar la presión, ofreciendo una lectura más precisa en flujos turbulentos.
- El manómetro tipo pitot se usa exclusivamente para medir la presión dinámica en boquillas de chorro liso.
